压力开关的选用和安装说明

如何选择压力开关

1.选用压力开关，使预定的设定值位于压力开关的设定值调节范围的中间部分。一般为压力开关的调节范围的20%-80%；
2.压力开关若要安装在室外时，应给予足够的保护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入；
3.对于有压力峰值及脉冲压力的受控液体介质，可在压力开关接口上安装一个压力冲击阻尼器以消除不利影响；
4.压力开关通断电流不能大于额定值；

压力开关的安装说明

1.打开压力开关的表盖，将压力开关垂直安装在仪表板上，严禁用手扳动或用工具碰撞压力开关中的零部件，以防改变性能；
2.管道接头选入传感器内深度不可超过12mm.

安装案例说明

【例】：选用设定值调节范围0.03~0.8MPa的控制器，要求将压力上升至0.6MPa发出触点信号具体操作步骤如下：

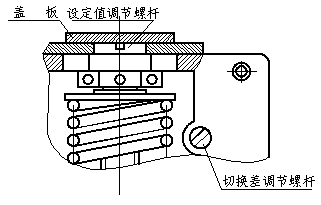

1. 打开设定值调节螺杆上面的盖板，将产品旋入压力校验台的螺纹接口上注意要用扳手夹持传感器的平面部分；
2. 打开前盖，将电缆导线接入微动开关的接线片上，电缆的另一头接上万用表；
3. 将压力加至0.6MPa，此值可从标准压力计中读出；
4. 顺时针旋转设定值调节螺杆，直至开关触点在0.6MPa处切换；
调节压力校验台的压力在0.6MPa上下来回变化，检验压力上升时触点切换值是否是0.6MPa，此值即为要设定的上切换值，其对应的下切换值应是0.6MPa减去切换差0.012MPa（左右），即为0.588MPa（左右），然后盖上设定值调节螺杆上面的盖板。

注：常州天利压力开关的详细选型可参考：压力开关选型
